B-TYPE （丸縁型）

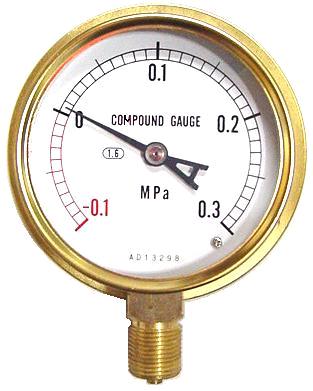

（写真は連成計です。）

型式記号説明
型　式 縁無型 Ａ 丸縁型 Ｂ 切縁型 Ｃ 埋込型 Ｄ 性　能 普通型 - 蒸気用普通型 Ｍ 耐熱型 Ｈ 耐震型 Ｖ 蒸気用耐震型 ＭＶ 耐熱耐震型 ＨＶ 接続部の形状 六　角 Ｓ 四　角 Ｔ 二面取り Ｕ		大きさ　�oφ 管用ネジ 1/4 3/8 1/2 60 Ｔ・Ｕ Ｔ・Ｕ - 75 Ｔ・Ｕ Ｔ・Ｕ - 100 - Ｔ・Ｕ Ｓ 150 - Ｔ・Ｕ Ｓ 200 - - Ｓ 300 - - Ｓ
■　呼び方 　（例）　圧力計．B．M．U．3/8．×100．×2MPa 　　　　　　　　�@　　　　�A　 �B　 �C　　 �D　　　　　 �E　　　　　　�F 　　　　�@、種類　（ 圧力計 , 真空計 , 連成計 ) 　　　　　�A、型式　（ A , B , C , D ) 　　　　　�B、性能　( M , H , V , MV , HV ) 　　　　　�C、接続部の形状( S , T , U ) 　　　　　�D、接続部ネジの呼び　( 1/4 , 3/8 , 1/2 ) 　　　　　�E、大きさ　( 60 , 75 , 100 , 150 , 200 , 300 ) 　　　　　�F、圧力範囲
■　接続部の形状 　　 　　 「S」TYPE 「T」TYPE 「U」TYPE

※　本仕様は改良のため予告なく変更する事があります。　
