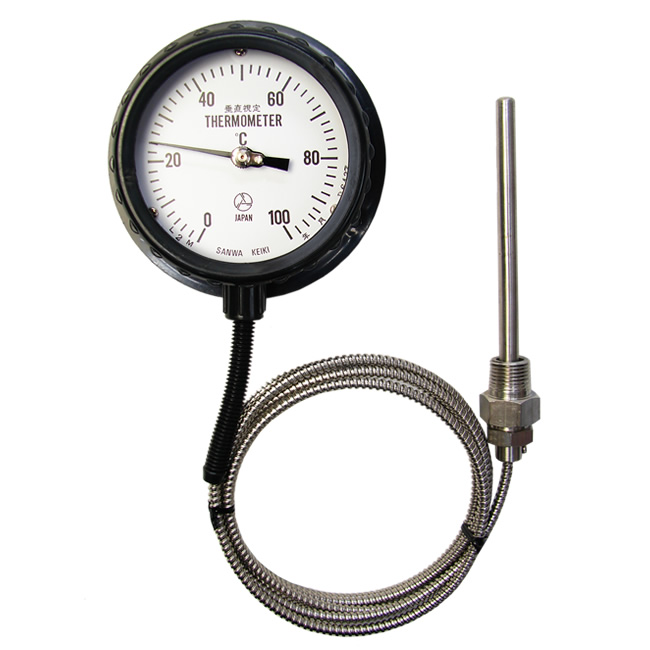

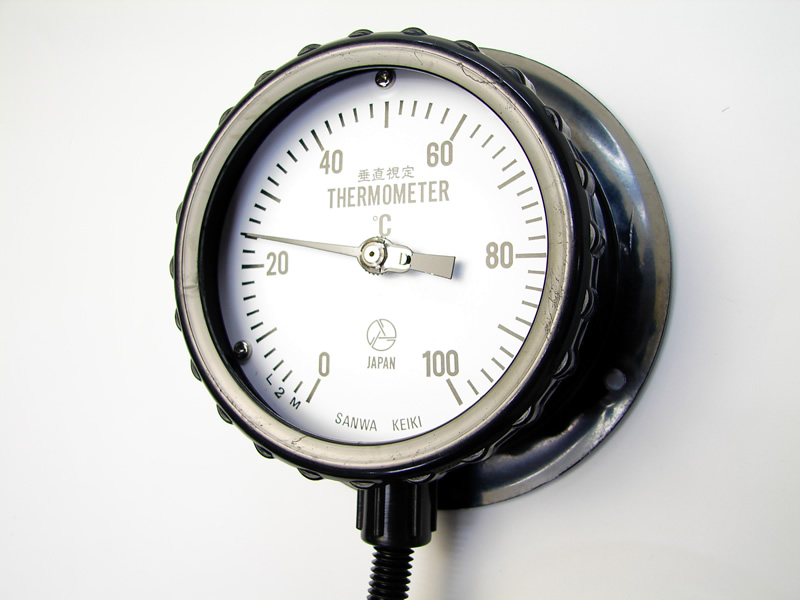

壁掛型指示温度計　RM-4F

選定仕様一覧

　各項目をクリックして開き、仕様を選定して下さい。

• 目盛範囲：0 〜 100℃　他
  • 精度：1目盛以内が許容誤差です


    0 〜 50 ℃



    0 〜 60 ℃



    0 〜 80 ℃



    0 〜 100 ℃



    0 〜 120 ℃



    0 〜 150 ℃



    0 〜 200 ℃



    0 〜 250 ℃



    0 〜 300 ℃



    -10 〜 +50 ℃



    -10 〜 +100 ℃



    -20 〜 +80 ℃



    -20 〜 +100 ℃



    -20 〜 +130 ℃



    -20 〜 +180 ℃



    -30 〜 +50 ℃



    -30 〜 +70 ℃



    -30 〜 +120 ℃



    -50 〜 50 ℃



    0 〜 100 ℃



    0 〜 150 ℃



    0 〜 200 ℃
• 導管長：L = 2m SUS-304【標準】
  • 最長7mまで製作可。10cm単位でご指定下さい。
    ※5m以上はご相談下さい

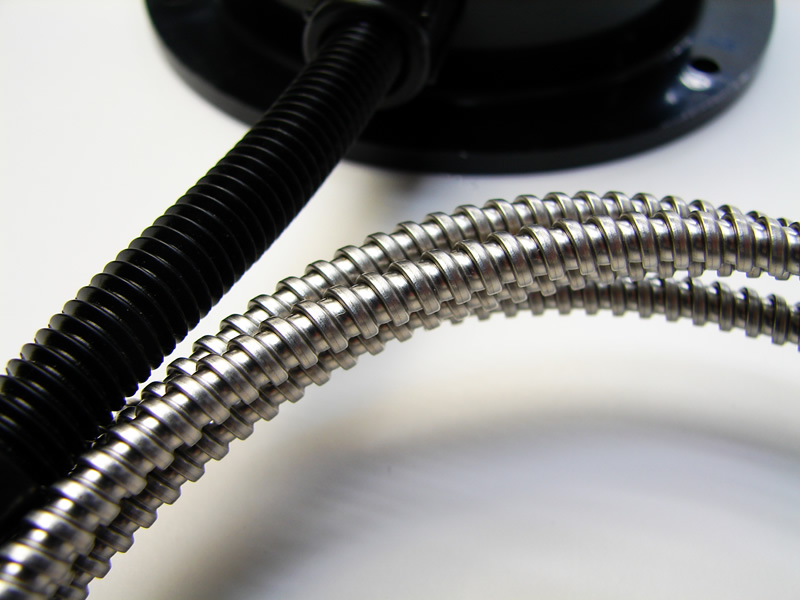

    	蛇管タイプ【標準】
    	ビニール被覆蛇管タイプ【オプション】
    	裸リードタイプ【オプション】 ※感温部が投込式の場合のみ対応可

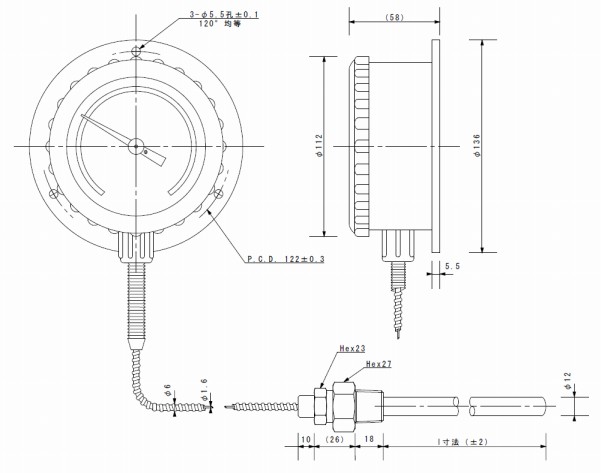

• 感温部寸法：l = φ10 × 130㎜（ネジ下） SUS-304　取付ネジ付【標準】
  • 温度範囲により最小寸法（l寸法）が変わります。詳しくはお問い合わせ下さい。

    	取付ネジ付き【標準】 l寸法はネジ下
    	可動ネジ付き【オプション】 （コンプレッションフィッティング） l寸法は感温部全長
    	投込式【オプション】 l寸法は感温部全長
    	簡易フランジ付き【オプション】 l寸法はフランジ下
    	簡易可動フランジ付き【オプション】 l寸法は感温部全長
    	1/4 Wナット付き【オプション】 l寸法はネジ切下
    	L型式【オプション】 l寸法は90度曲がり以下
    	Bリード式（タワミ式）【オプション】 l寸法はBリード下

• 感温部取付ネジ：R3/4 SUS-304【標準】
  • 温度計の感温部（取付ネジ付タイプの場合）には以下のネジが付属します。

    	R3/4 SUS-304【標準】
    	R1/2 SUS-304【オプション】

• 電気接点：なし【標準】
  • オプションで１接点付き又は２接点付きをご指定頂けます。
    電気接点とは電気回路を開閉する部品で、設定した温度に到達すると回路をON又はOFFにし、外部に設置したベル・ブザー・ランプ他により警報信号を発します。
    ※１接点付きの場合は型式の語尾に（A）が、２接点付きの場合は(A-2)が付与されます
    ※写真は電気接点付きモデルの例です

    仕　様

    形式		接点材質	接点容量（最大）	接点温度変更方式
    １接点	上限又は下限	銀線	AC100V 0.3A AC200V 0.1A （抵抗負荷）	外部調整式
    ２接点	上限・下限

    外部調整式	蓋を取ることなくガラス面中央のツマミを押して回す事により変更を行う事が出来ます。

    ご注意事項

    電気接点をいつも安定確実に動作させる為には接点を通る電流を極力小さくしたり、火花消去回路を適切に挿入して接点の焼損や「ネバリ」を出来る限り無くす事と、接点接触時（離れる時も同じ）の不安定な接触状態や振動による誤動作を避ける為に適当な遅動性を持たせた回路でご利用になる事が特に大切です。

用途の一例

　各種配管内の温度測定，化学薬品等の温度測定，食品機械等への組み込み，各種洗浄機への組み込み，各種乾燥機への組み込み，その他一般工業・食品工業・化学工業・鉱業・建設業・ゴム工業・石油石炭工業など熱管理を必要とする産業での利用
