| 熱電対 |
 |
| 熱電対 |
|
 |

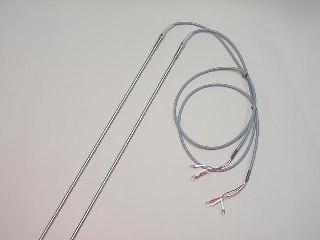

| ○ 熱電対は二つの異なった金属線の一端を溶接又は銀ロー付した 閉回路ででき、この二つの 接点間に温度差があると、常に温度差 に比例した熱起電力が発生して閉回路に電流が流れ ます。 この熱起電力を計器に表示して温度との関係を目盛にしたものが 熱電温度計です。 ○ 熱電対は一般に熱電対素線、絶縁間、保護管、端子箱等で構成 されていますが、最近多く 使われるようになったシース熱電対の 様に、ステンレス鋼などの保護管内に、マグネシヤ又 はアルミナ 等の粉末で絶縁された熱電対素線をマウントした物も有ります。 |
| 種類と形状 | ||
ＴＣ （ストレート形） |
ＴＯ （ＴＯ形） |
|
ＴＳＣ （ねじ込み形） |
ＴＢ （シース形） |
|
ＴＦＣ （フランジ形） |
||
| 取付方法 | 形 番 | 保護管材質 | 保護管の太さ | 保護管の長さ |
| ストレート形 | ＴＣ | SUS304 SUS316 SUS310 |
※6～22㎜φ １㎜単位 |
※100～1,000㎜ 50㎜単位 |
| ねじ込み形 | ＴＳＣ | |||
| フランジ形 | ＴＦＣ | |||
| ＴＯ形 | ＴＯ | － | ||
| シース形ＴＢ | ＴＢ | － | ||
| 呼び方 |
| ◆ T □□□ － C□ － □□□ － □φ － □□□ － ねじ込み型はR□又はG□B － □□ － □□ ① ② ③ ④ ⑤ ⑥ フランジ型は□K ⑦ ⑧ ⑨ ①、熱電対 ②、取付け方法（ストレート、ねじ込み、フランジ） ③、端子箱（1、2） ④、保護管材質（SUS３０４等） ⑤、保護管太さ ⑥、保護管長さ ⑦、R（旧PTネジ）、G B（旧PFネジ）のサイズ ⑧、素線材質 ⑨、素線太さ ◆ TO － □□□ － □□φ － □□□ － □□ － □□ ① ② ③ ④ ⑤ ⑥ ①、TO型熱電対 ②、保護管材質（SUS３０４等） ③、保護管太さ ④、保護管長さ ⑤、素線材質 ⑥、素線太さ （例） フランジ型の保護管SUS３０４、長さ1,000㎜、太さ22㎜φ、フランジサイズJIS５K 素線鉄・コンスタンタンの時 TFC 1－３１６－２２φ－１０００－５K-j （IC）1.6 |
| 熱電対の規格 ※JIS 1602-1995に基づく |
| 記号 | 組成 | 素線径 （㎜） |
常用温度 （℃） |
最高温度 （℃） |
階級 | 測定温度 （℃） |
許容差 | |
| 新 | 旧 | |||||||
| Ｂ | ＰＲ | 白金・白金ロジウム | 0.5 | 1，500 | 1，700 | 0.5 | 600～1,700 | ±4℃又は測定温度の±0.5％ |
| Ｒ | 0.5 | 1，400 | 1，600 | 0.25 | 0～1,600 | ±1.5℃又は測定温度の±0.25％ | ||
| Ｓ | 0.5 | |||||||
| Ｋ | ＣＡ | クロメル・アルメル | 0.65 1.00 1.60 2.30 3.20 |
650 750 850 900 1,000 |
850 950 1,050 1,100 1,200 |
0.4 | 0～1,000 | ±1.5℃又は測定温度の±0.4％ |
| 0.75 | 0～1,200 | ±2.5℃又は測定温度の0.75％ | ||||||
| 1.5 | －200～0 | ±2.5℃又は測定温度の1.5％ | ||||||
| J | ＩＣ | 鉄・コンスタンタン | 0.65 1.00 1.60 2.30 3.20 |
400 450 500 550 600 |
500 550 650 750 750 |
0.4 | 0～750 | ±1.5℃又は測定温度の±0.4％ |
| 0.75 | 0～750 | ±2.5℃又は測定温度の0.75％ | ||||||
| Ｔ | ＣＣ | 銅・コンスタンタン | 0.65 1.00 1.60 |
200 250 300 |
250 300 350 |
0.4 | 0～350 | ±0.5℃又は測定温度の±0.4％ |
| 0.75 | 0～350 | ±1℃又は測定温度の±0.75％ | ||||||
| 1.5 | －200～0 | ±1℃又は測定温度の±1.5％ | ||||||
※ 本仕様は改良のため予告なく変更する事があります。
