測温抵抗体

（写真はＲＳＣ型）

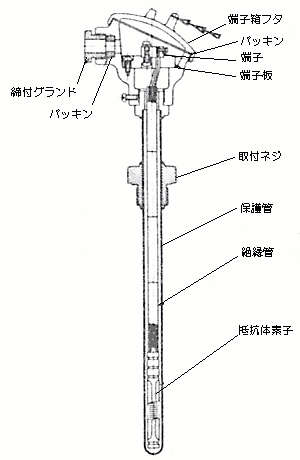

○　測温抵抗体とは温度の変化にともなって増減する金属の電気抵抗を利用して温度計 　　 としたもので、一般には高純度の白金線をマイカ枠又は硝子枠に巻いた抵抗素子を、 　　 ０℃において電気抵抗値がＪＩＳ規格になるよう調整された抵抗体です。 ○　測温抵抗体は熱電対に比べ比較的低い温度の測定に用いられ、その構造は抵抗素 　　 子と絶縁管、防振管、保護管、端子箱等から出来ています。

● 種類と形状
RC型　（ストレート型）
RSC型　（ねじ込み型）
RFC型　（フランジ型）
RB型
● 呼び方
◆　R □□□ C□　−　□□□　−　□□φ　−　□□□□　−　ねじ込み型はR□又はG□B　−　Pt１００　−　３W 　 　�@　�A　　　�B　　　　　�C　　　　　　�D　　　　　　　　�E　　　　　　　フランジ型は□K　　�F　　　　　　�G　　　　　　�H �@、測温抵抗体 �A、取付け方法（ストレート、ねじ込み、フランジ） �B、端子箱（1、2） �C、保護管材質（SUS３０４等） �D、保護管の太さ �E、保護管長さ �F、R（旧PTネジ）、G B（旧PFネジ）のサイズ �G、抵抗値 �H、リード線数 ◆　RB − □□□ − □□φ − □□□□ − Pｔ100 − 3W − □□M 　 　�@　　　�A　　　　　�B　　　　　�C　　　　　　　�D　　　　�E　　　�F �@、RB型測温抵抗体 �A、保護管材質（SUS３０４等） �B、保護管太さ �C、保護管長さ �D、抵抗値 �E、リード線数 �F、リード長さ 　　（例）　ねじ込み型の保護管材質SUS304、長さ500�o、太さ10�oφ、取付けサイズR1/2の時 　　　　 　RSC2-304-10φ-500-R1/2-Pt100-3W

単位　：　m/m

品名 Ｃ型端子箱 Ｎｏ． Ｃ１ Ｃ２ Ａ 53 40 Ｂ 85 64 Ｃ 55 46 Ｄ 78 55 Ｎ Ｇ1/2Ｂ、14山 Ｇ1/4Ｂ、19山 端子 2Ｐ,3Ｐ,4Ｐ,6Ｐ 2Ｐ,3Ｐ 取出口ネジ Ｇ1/2Ｂ、14山 Ｇ3/8Ｂ、19山

※　他の寸法、仕様等についてはお問い合わせ下さい。

※　本仕様は改良のため予告なく変更する事があります。　
